HexRouter 入门教程

默认配置

网口配置

  • WAN口：0

  • LAN口：1～4

WiFi配置

  • 账号：HexRouter_xxxx

  • 密码：hexfellow1234

连接外部WIFI

登录管理界面

  1. 以图形方式连接内部工控机（Nomachine 或 键鼠）

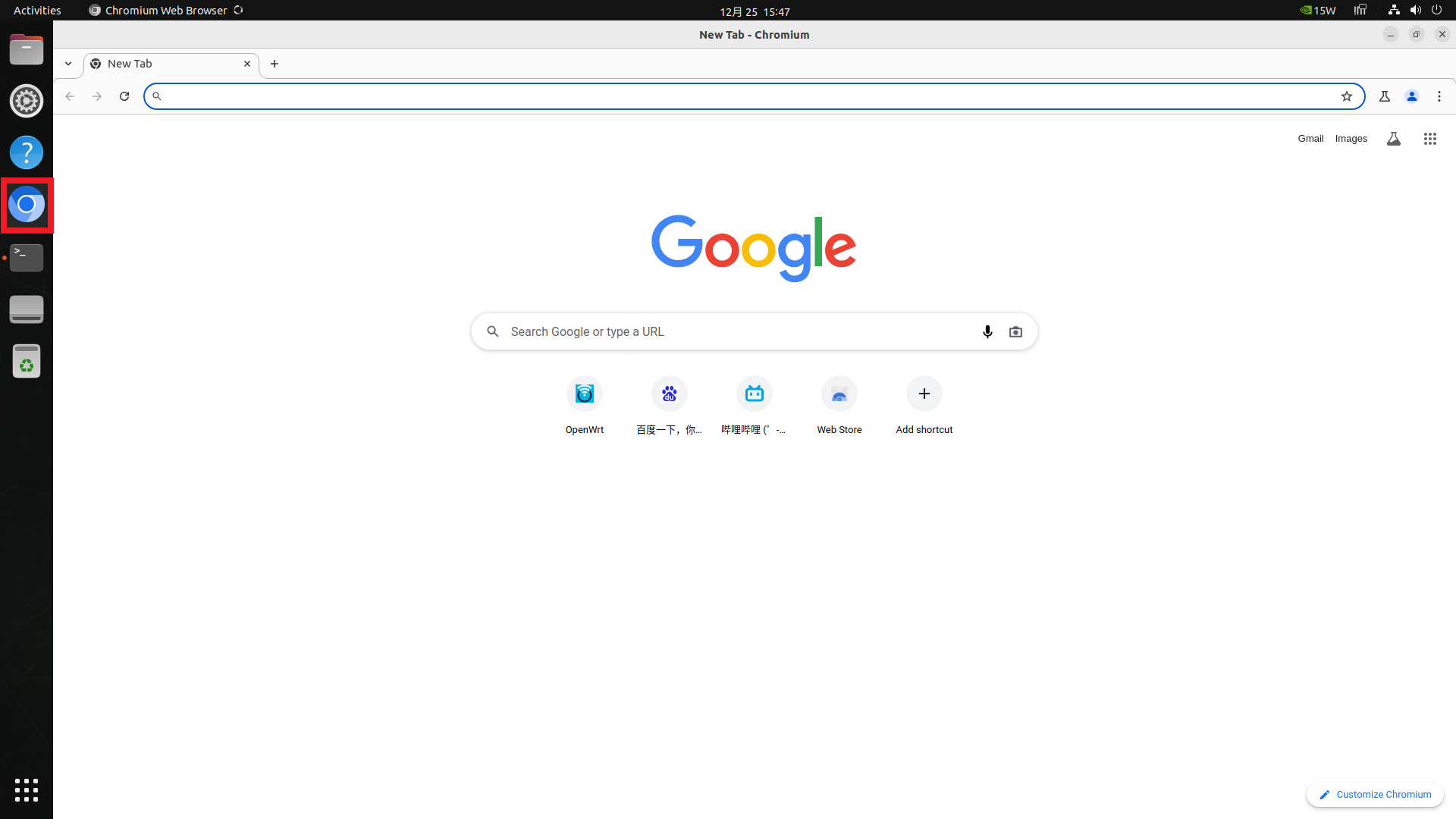

  2. 点击右侧 Chromium 图标打开浏览器


  3. 特殊情况: 若出现 keyring，则输入本机登录密码即可

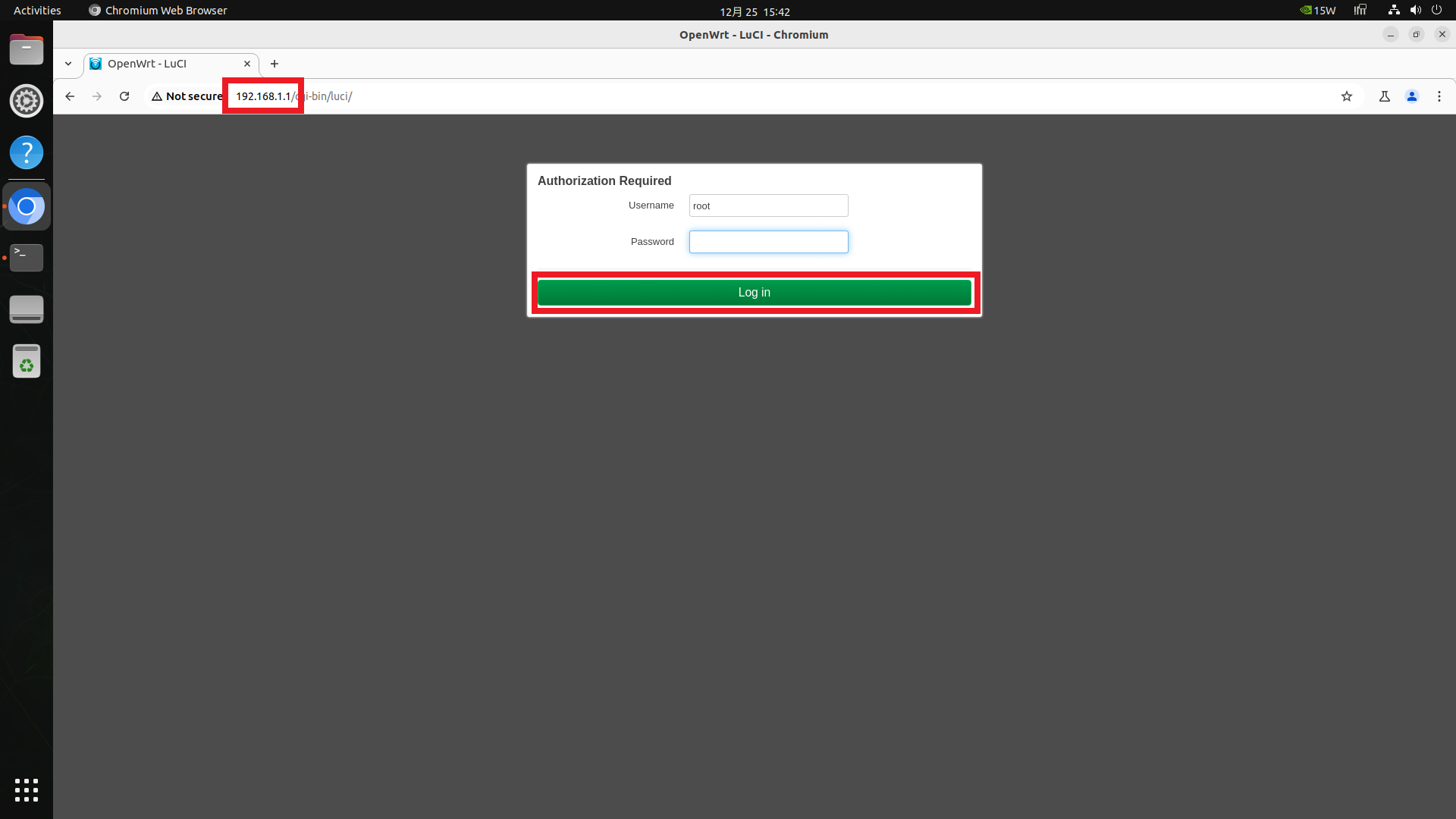

  4. 在网页栏输入管理界面网址（默认http://192.168.1.1/）即可登录管理界面，直接点击 Log in即可


连接WiFi

  1. 在上方菜单栏中依次选择Network 和Wireless，点击后 即可进入无线管理页面


  2. 选择图中的scan按钮，即可搜索当前可用WiFi

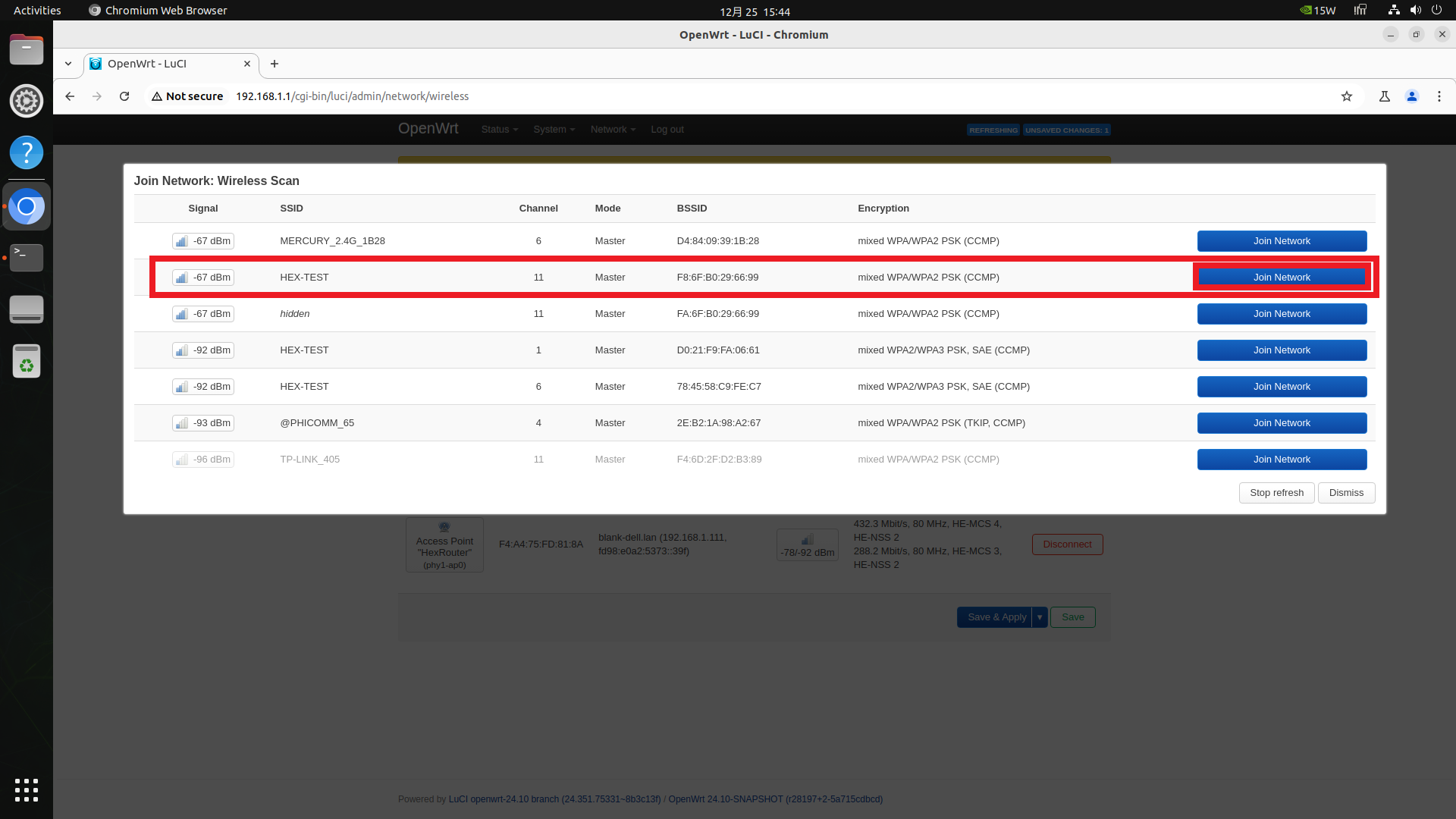

  3. 选择想要连接的WiFi（此处以HEX-TEST为例），点击其对应的Join Network按钮进入下一步

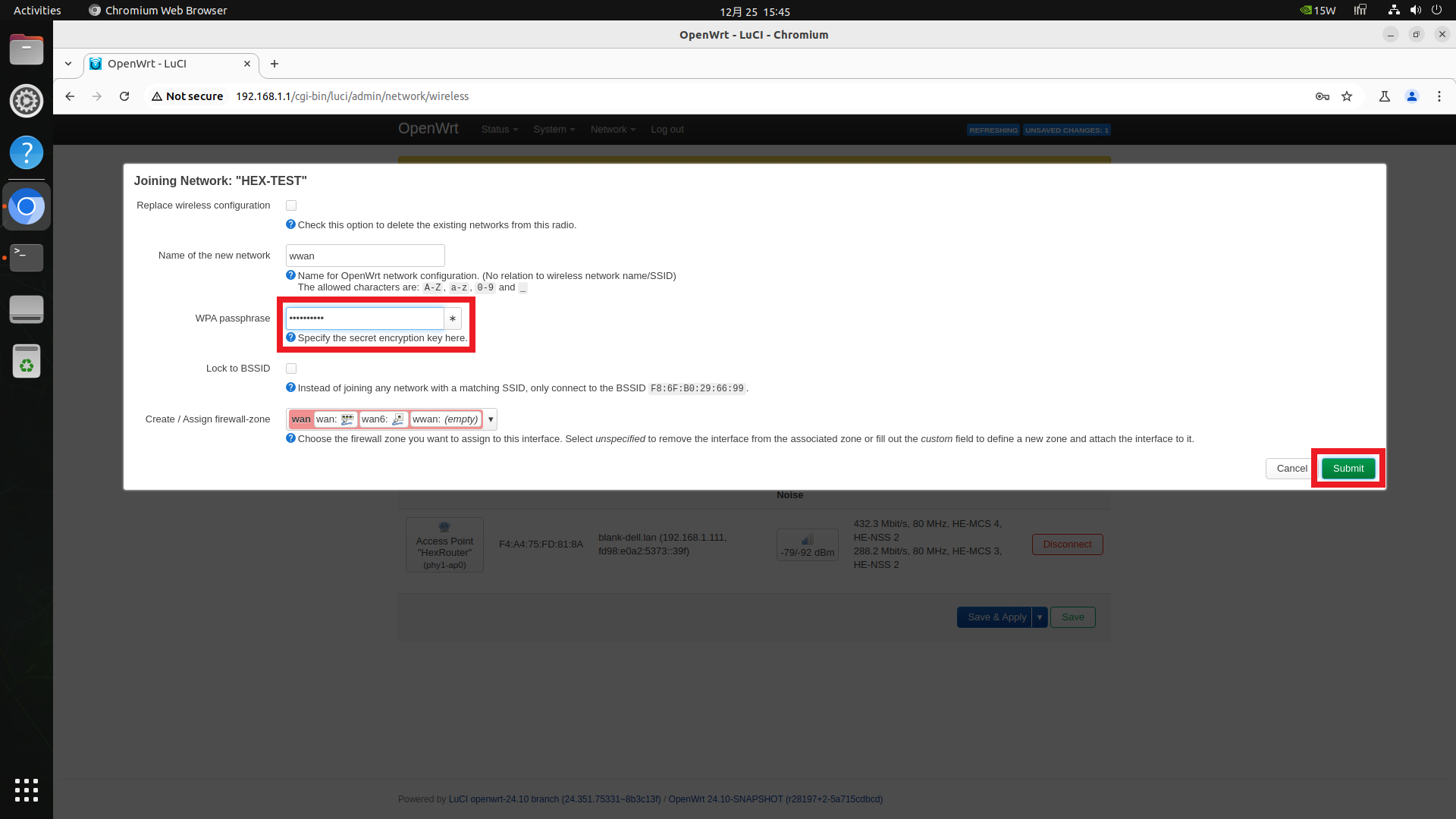

  4. 在WPA passphrase后的框中输入WiFi密码，完成后点击下方Submit进入下一步

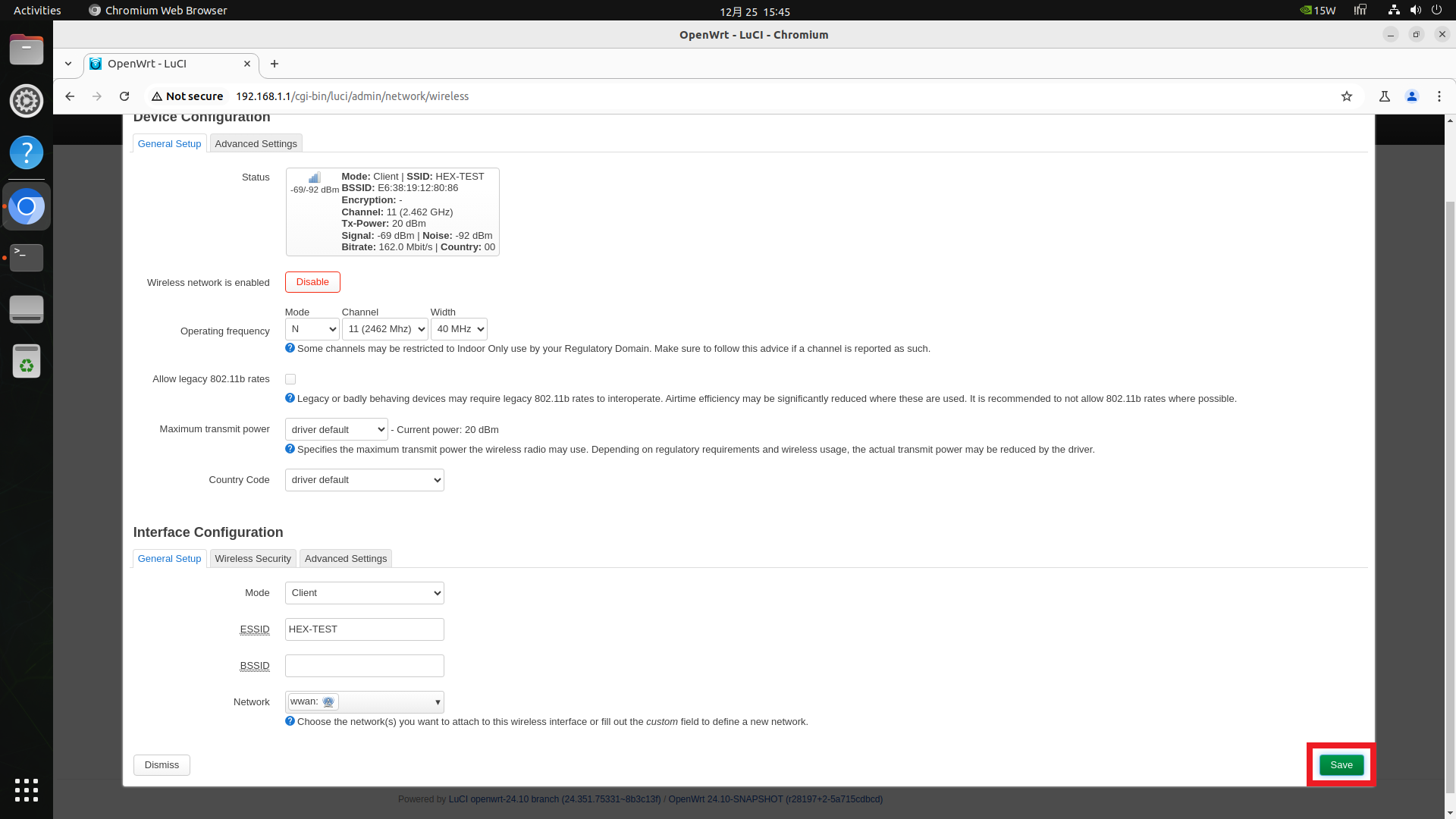

  5. 直接点击 弹窗中的Save按钮，保存当前WiFi连接的配置


  6. 直接点击 下图中的Save & Apply保存当前配置，完成连接WiFi的全部流程


验证效果

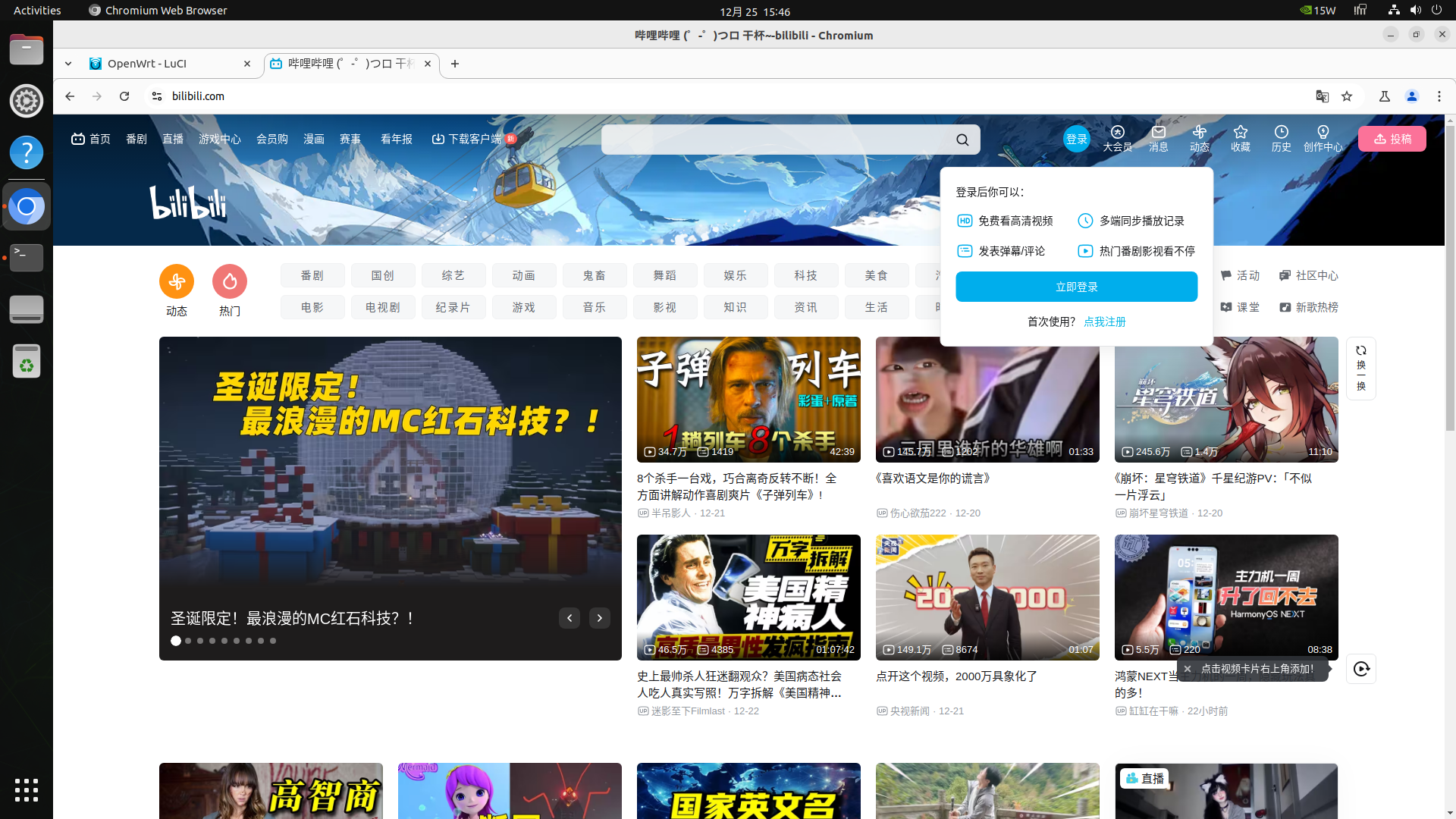

  1. 在浏览器中输入https://www.bilibili.com/，若正常显示下面页面，则说明外部WiFi已经顺利连接


设置特定IP

登录管理界面

  1. 以图形方式连接内部工控机（Nomachine 或 键鼠）

  2. 点击右侧 Chromium 图标打开浏览器


  3. 特殊情况: 若出现 keyring，则输入本机登录密码即可

  4. 在网页栏输入管理界面网址（默认http://192.168.1.1/）即可登录管理界面，直接点击 Log in即可


设置为固定IP

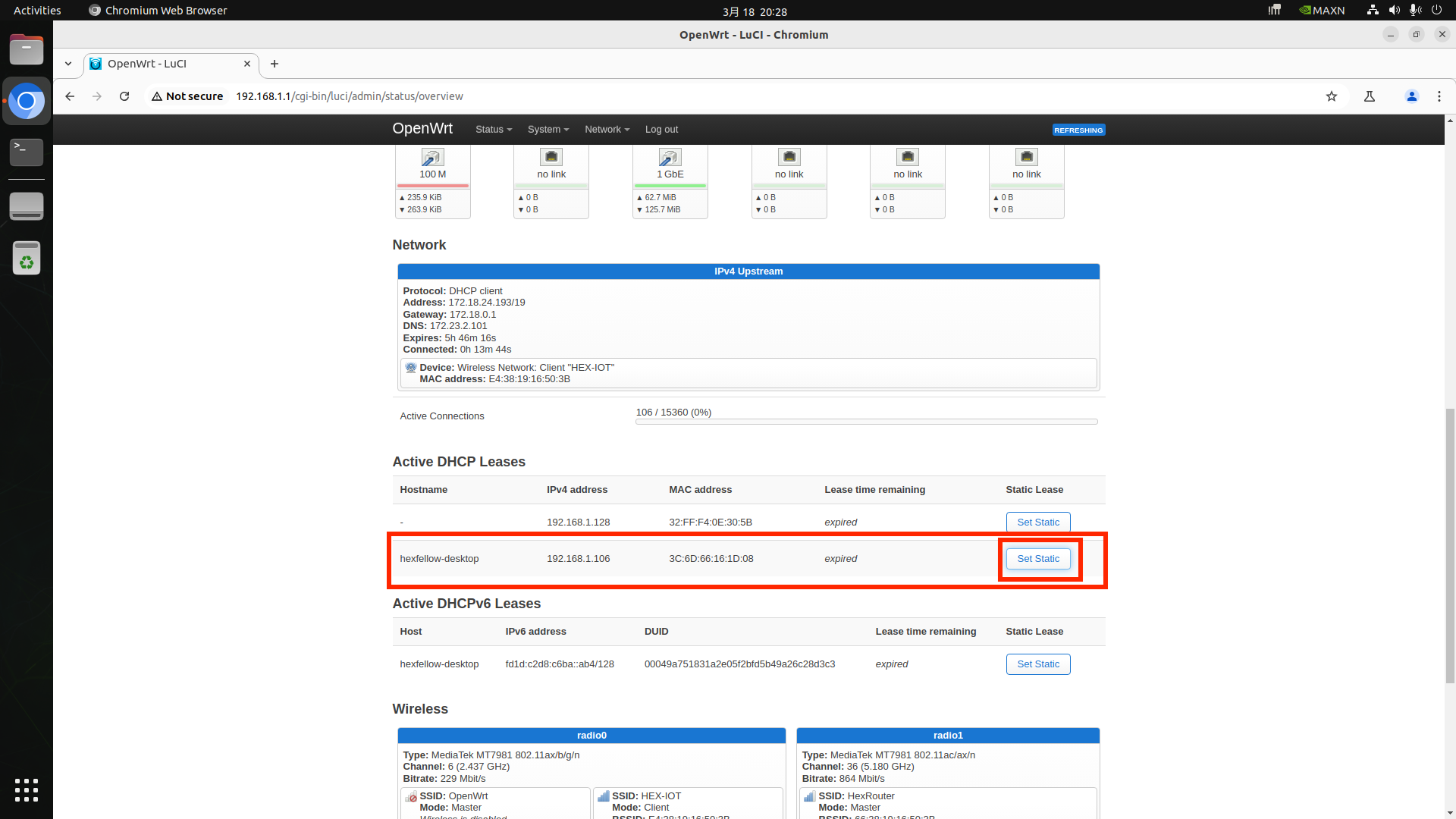

  1. 下滑页面至Active DHCP Leases部分，选择需要设置特定IP的设备（此处以hexfellow-desktop为例），点击Set Static（特殊情况：若未出现需要的设备，可尝试重新插拔设备网线并刷新浏览器）


  2. 直接点击 弹窗中的Save&Apply按钮，保存当前固定IP的配置


修改为所需IP

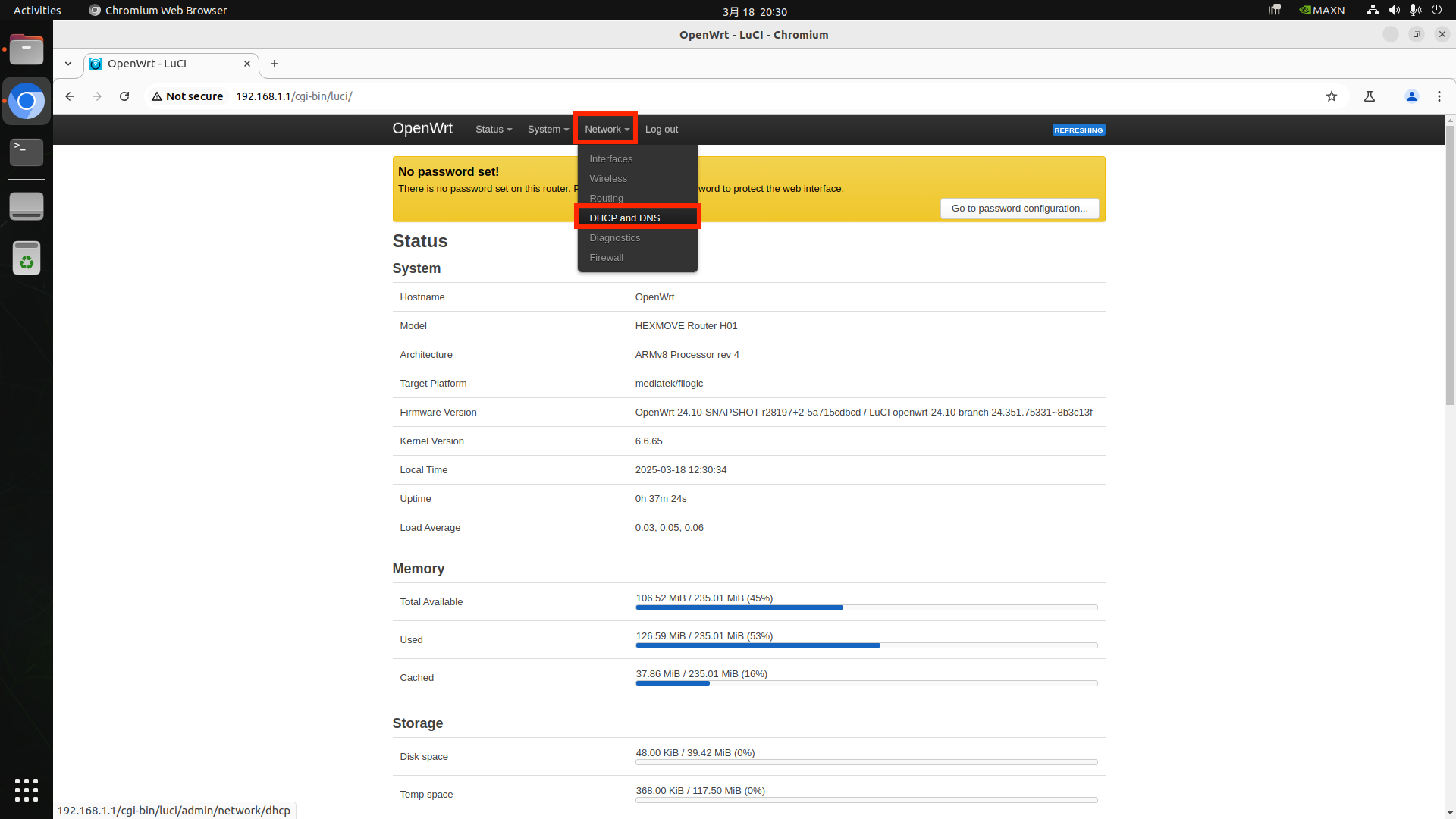

  1. 在上方菜单栏中依次选择Network 和DHCP and DNS，点击后 即可进入DHCP与DNS管理页面

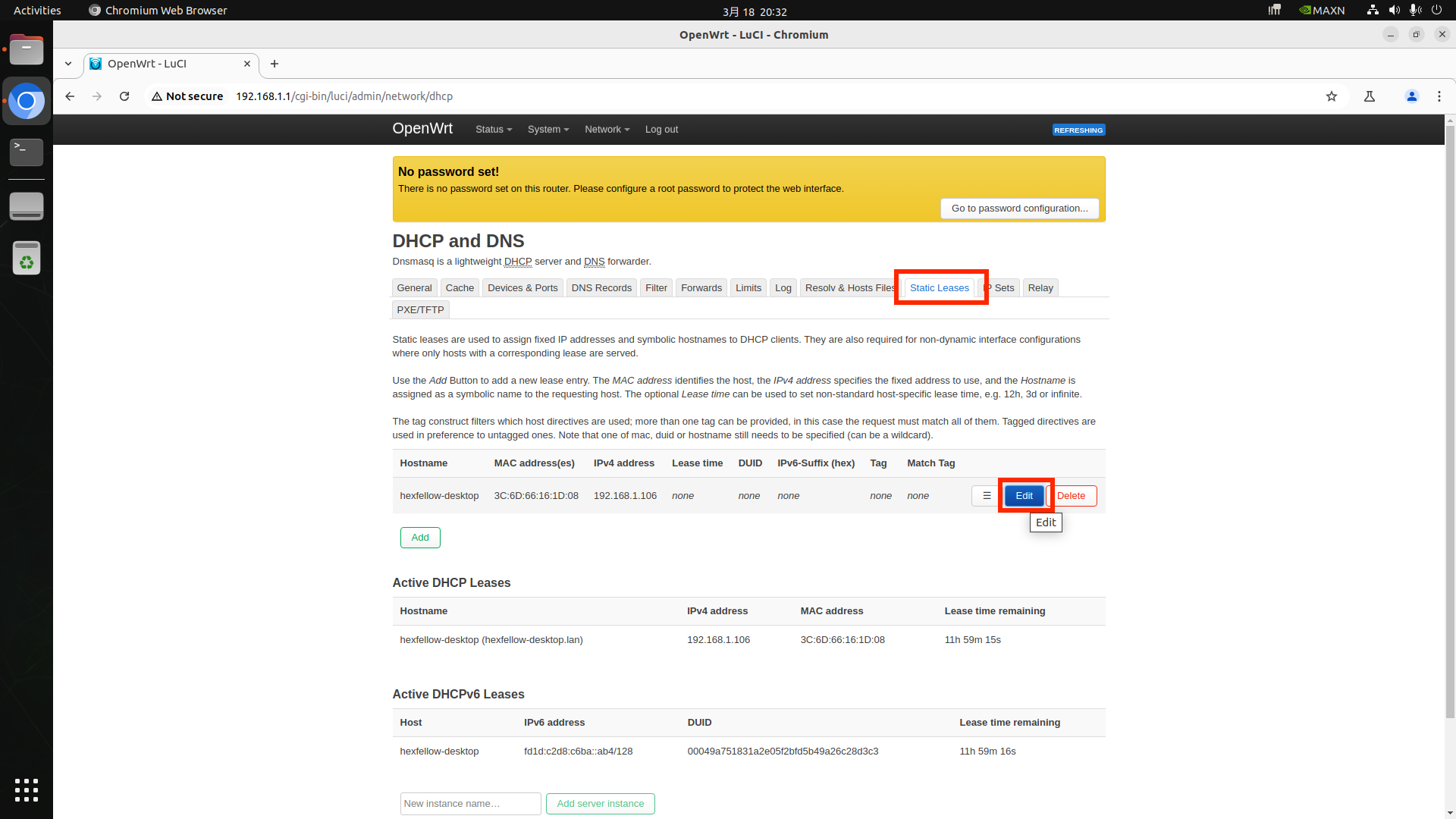

  2. 选择Static Leases页面，点击Edit编辑设备的固定IP


  3. 在弹窗中点击IPV4 address下拉框，在最下面的输入框中输入所需要的IP（以192.168.1.50为例），完成后，点击下方Save


  4. 直接点击 Save&Apply按钮，保存当前IP的配置


验证效果

  1. 插拔网线 或 重启工控机

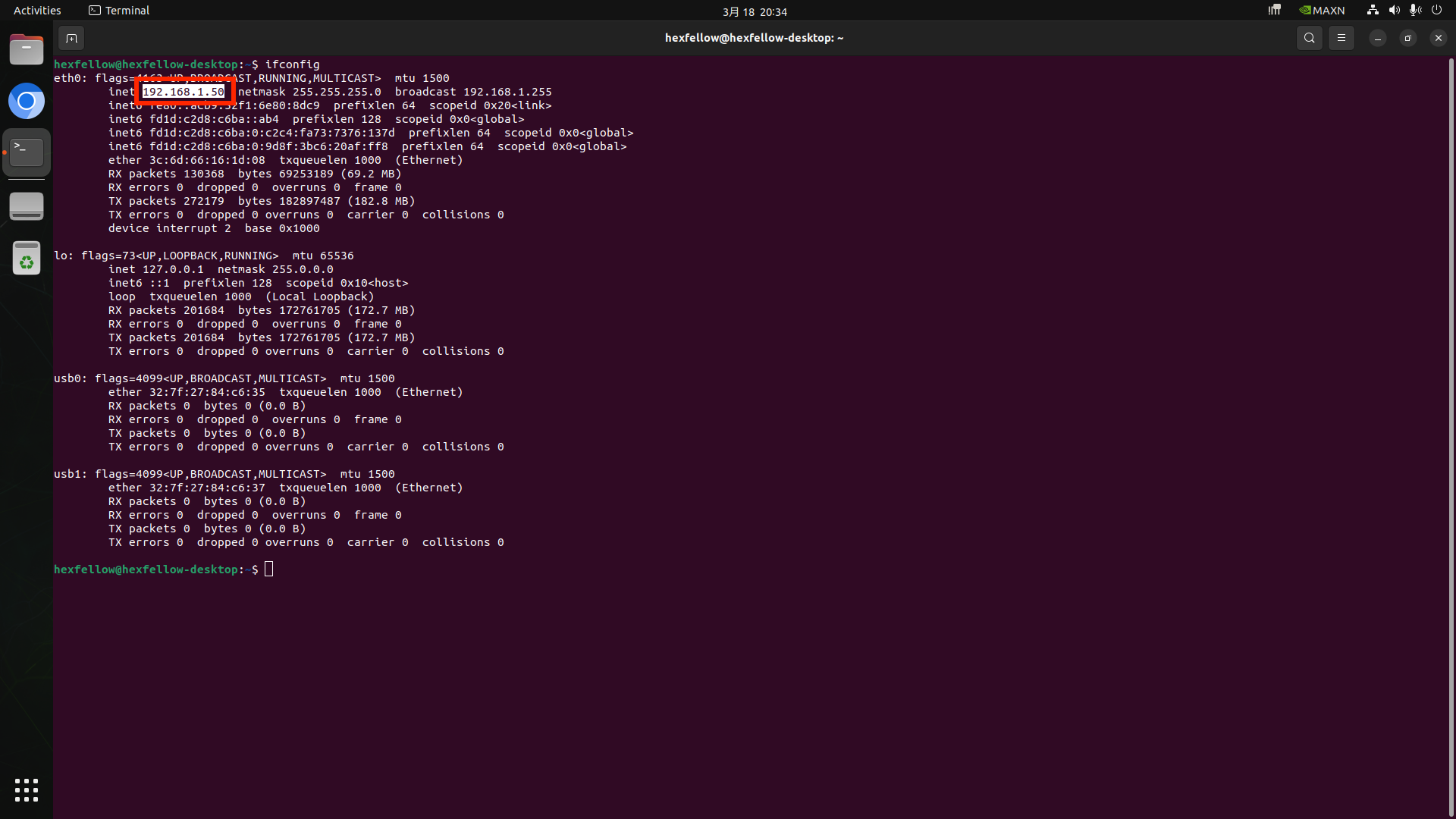

  2. 打开终端并使用ifconfig查看配置效果，若IP变为所设IP，则说明配置完成
